Caesium Strontium  Radium Lanthan
 Barium                                             56Ba
 engl. Barium; griech. barýs („schwer“)

Lupe
Relat. Atommasse
Ordnungszahl
Schmelzpunkt
Siedepunkt
Oxidationszahlen
Dichte
Härte (Mohs)
Elektronegativität
Elektronenkonfig.
Natürl. Häufigkeit






137,327
56
727 °C
1845 °C

3,62 g/cm³
1,2
0,89 (Pauling)
[Xe]6s²
Ba-130: 0,106%
Ba-132: 0,101%
Ba-134: 2,417%
Ba-135: 6,592%
Ba-136: 7,854%
Ba-137: 11,232%
Ba-138: 71,698%




Film

14 sek
Ein Stück Barium wird in Salzsäure getaucht und dann in die Brennerflamme gehalten.

  GHS-Piktogramme
  Gefahr
Gefahren (H-Sätze)

H 261



CAS-Nummer

7440-39-3





Physikalisch-chemische Eigenschaften
Barium ist im reinen Zustand ein schwach goldgelb glänzendes Leichtmetall, das an der Luft sehr schnell grau anläuft. Beim Anlaufen verbindet es sich mit dem Kohlenstoffdioxid der Luft zu schwarzem Bariumcarbonat. Es wird daher unter Luftabschluss aufbewahrt. Barium ist relativ weich, aber etwas härter als Blei. Barium ist eines der unedelsten Metalle und ein sehr starkes Reduktionsmittel. Feines Bariumpulver ist pyrophor, es kann sich von selbst entzünden und verbrennt mit grüner Flamme zu Bariumoxid und Bariumnitrid. Beim Erhitzen lässt sich das kompakte Metall leicht verbrennen.

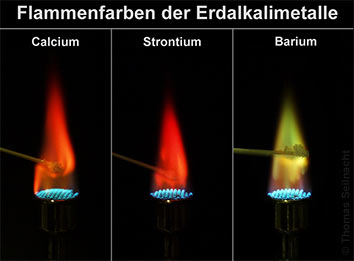

Verbrennen von Calcium, Strontium und Barium

Verbrennen von Calcium. Strontium und Barium

Die Erdalkalimetalle zeigen jeweils eine typische Flammenfarbe beim Verbrennen.


Mit Wasser reagiert Barium heftig unter Bildung von Wasserstoff und Bariumhydroxid. Die Reaktion mit Wasser verläuft heftiger als beim Calcium oder beim Strontium, aber schwächer als beim Natrium.

Ba  +  2 H2reagiert zu  Ba(OH)2  +  H2

Barium reagiert auch mit fast allen Säuren unter Bildung von Wasserstoff und der entsprechenden Salze. Gegen konzentrierte Schwefelsäure ist es beständig, da sich dabei eine Schutzschicht aus Bariumsulfat auf der Oberfläche des Metalls bildet. Das Metall verbindet sich auch leicht mit den Halogenen und mit Schwefel und bei höheren Temperaturen auch mit Stickstoff und Wasserstoff. Bei 1300 °C reagiert es mit Kohlenstoff zu Bariumcarbid, das ähnlich wie Calciumcarbid mit Wasser Ethin bildet. Bariumsalze erzeugen bei der Flammprobe eine typische, gelbgrüne Flammenfarbe.

Toxikologie
Barium reagiert schon mit Luftfeuchtigkeit und mit der Feuchtigkeit der Haut zu Bariumhydroxid. Dieser Stoff wirkt ätzend auf die Schleimhäute und auf die Augen. Die akute Toxizität der Bariumverbindungen ist höher als die der Strontiumverbindungen. Sie werden von den Schleimhäuten besonders gut resorbiert. Wasserlösliche Salze wie das Bariumchlorid oder das Bariumnitrat erzeugen in Dosen ab 200 Milligramm Übelkeit, Erbrechen, Magenschmerzen, Durchfall, Schwindel, Muskellähmungen und das Verlangsamen des Pulses. Sie können bereits in einer Dosis von zwei Gramm tödlich wirken.

Vorkommen
Häufigkeit   relativ häufig

In der Natur findet man Barium nicht in elementarer Form. Zu den  Barium-Mineralen gehören der Baryt, der aufgrund seiner hohen Dichte auch Schwerspat genannt wird, und der seltenere Witherit.
Schwerspat-Lagerstätten sind auf der ganzen Welt verbreitet. Eine bedeutende Fundstelle liegt bei Meggen in Nordrhein-Westfalen. Aber auch die USA besitzen umfangreiche Lagerstätten. Die Hauptförderländer sind China, Mexiko, Indien, Türkei, USA, Deutschland, Marokko, Irland, Thailand und Frankreich. Der Nitrobaryt ist ebenfalls ein Barium-Mineral, das aber aufgrund seiner Seltenheit keine technische Bedeutung hat.

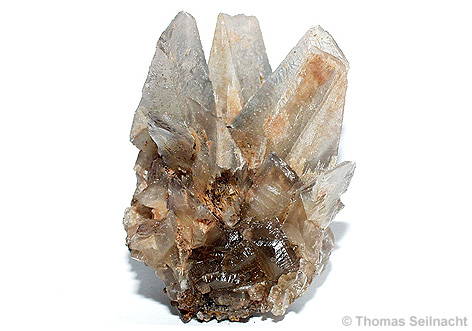

 Baryt aus China und Witherit aus Cumberland in England

Zoom!
Zoom!




Geschichte
Die chemische Verbindung Bariumoxid wurde im Jahre 1772 von dem schwedischen Chemiker Carl Wilhelm Scheele (1742–1786) in Uppsala bei der Untersuchung des Minerals Braunstein entdeckt. Zwei Jahre später fand Johan Gottlieb Gahn (1745–1818) in Falun/Schweden den selben Stoff bei der Untersuchung von Schwerspat. Unreines Barium konnte aber erst Sir Humphry Davy (1778–1829) im Jahre 1808 herstellen. Er gewann es durch eine Schmelzflusselektrolyse von Bariumoxid mit Hilfe von Quecksilber als Kathode. Das Barium blieb im Amalgam nach dem Abdestillieren des Quecksilbers zurück. Reines Barium mit einem Reinheitsgehalt von 99,9 Prozent konnte A. Guntz im Jahre 1901 durch eine Reduktion von Bariumoxid mit Aluminium herstellen. Das Element erhielt seinen Namen nach dem Mineral, aus dem es gewonnen wird. Der Name Baryt leitet sich vom griechischen Wort barys („schwer“) ab.


 Die Pioniere zur Entdeckung des Bariums

Scheele     Davy

 Scheele (links) entdeckte die erste Bariumverbindung,
Davy (rechts) stellte als erster unreines Barium her.


Herstellung
Der Schwerspat wird fein gemahlen und danach mit Kohle durch Erhitzen auf bis zu 1000 °C zu Bariumsulfid reduziert:

BaSO4  +  2 C reagiert zu  BaS  +  2 CO2

Das Bariumsulfid wird mit Wasser versetzt und danach mit Kohlenstoffdioxid oder mit Soda zu Bariumcarbonat umgewandelt:

BaS  +  H2O  +  CO2 reagiert zu  BaCO3  +  H2S
BaS  +  Na2CO3 reagiert zu  BaCO3  +  Na2S

Das Bariumcarbonat ist schwer wasserlöslich und fällt aus der Lösung aus. Durch nachfolgendes Glühen erhält man Bariumoxid:

BaCO3 reagiert zu  BaO  +  CO2

Die Herstellung von metallischem Barium erfolgt durch eine Reduktion des Bariumoxids im Vakuum bei 1200 °C mit Aluminiumgrieß:

3 BaO  +  2 Al reagiert zu  Al2O3  +  3 Ba

Das Barium schlägt sich als Dampf auf gekühlten Flächen nieder, eine Feinreinigung erfolgt durch eine Vakuumdestillation.

Verwendung
Metallisches Barium wird als Zusatz in Bleilegierungen zur Härtung verwendet. Bariumgetter in Vakuumröhren reagieren mit Verunreinigungen von Sauerstoff, Wasserdampf, Kohlenstoffdioxid oder Stickstoff. Die Röhren sind innen mit einem Pflaster aus metallischem Barium beschichtet. Alte Röhren für hochwertige Röhrenverstärker waren mit einer solchen Beschichtung versehen. Sonnenkollektoren neuer Bauart enthalten ebenfalls einen aufgedampften Getter aus Barium. Dadurch ist eine lange Betriebszeit der Vakuumröhre gewährleistet.


Grünfeuerwerk
Feuerwerk
 Bariumsalze verursachen im Feuerwerk die grüne Farbe.


Von Bedeutung sind auch die Bariumverbindungen. Bariumnitrat erzeugt in Feuerwerkskörpern und Signalraketen die grüne Farbe. Der Zusatz von Bariumoxid in Gläsern und optischen Instrumenten verändert die Brechkraft und das Dispersionsvermögen, derartiges Glas nennt man „Barytglas“. Barytweiß ist ein beliebtes weißes Pigment für Malerfarben. Es wird auch als Füllstoff in Papieren und Kunststoffen eingesetzt. In der Medizin ist es ein bekanntes Röntgen-Kontrastmittel. Barytgelb ist ein gelbes Pigment für Farben und keramische Erzeugnisse. Aufgrund seiner Toxizität wird es heute kaum noch eingesetzt. Bariumchlorid dient im analytischen Labor zum Nachweis von Sulfat-Ionen. Es spielt auch bei der Stahlhärtung eine bedeutende Rolle.



Bariumverbindungen

 Bariumchlorid  Bariumnitrat Bariumhydroxid
 Barytweiß Barytweiß


Bariumminerale
Armenit

Armenit
Arsenogorceixit

Arsenogorceixit
Bariopharmakoalumit
Bario-
pharmakoalumit
Bariopharmakosiderit
Bario-
pharmakosiderit
Baryt

Baryt





Batisit

Batisit
Witherit

Dussertit
Harmotom

Harmotom
Heinrichit

Heinrichit
Uranocircit

Hyalophan





Lileyit

Lileyit
Nitrobaryt

Nitrobaryt
Romanéchit

Romanèchit
Witherit

Witherit
Uranocircit

Uranocircit


© Thomas Seilnacht / Benutzerhandbuch / Lizenzbestimmungen / Impressum / Datenschutz / Literaturquellen
